固態繼電器SSR是開環控溫,固態繼電器是通斷開關。所以對于小功率,溫控精度不高的可以使用固態繼電器。長期使用的壽命較短,需要更換。但是SCR電力調整器是閉環控溫,小功率大功率都是可以的。
SSR只要5VDC電壓就可以控制,24VDC電壓也行,但有一點兒浪費。

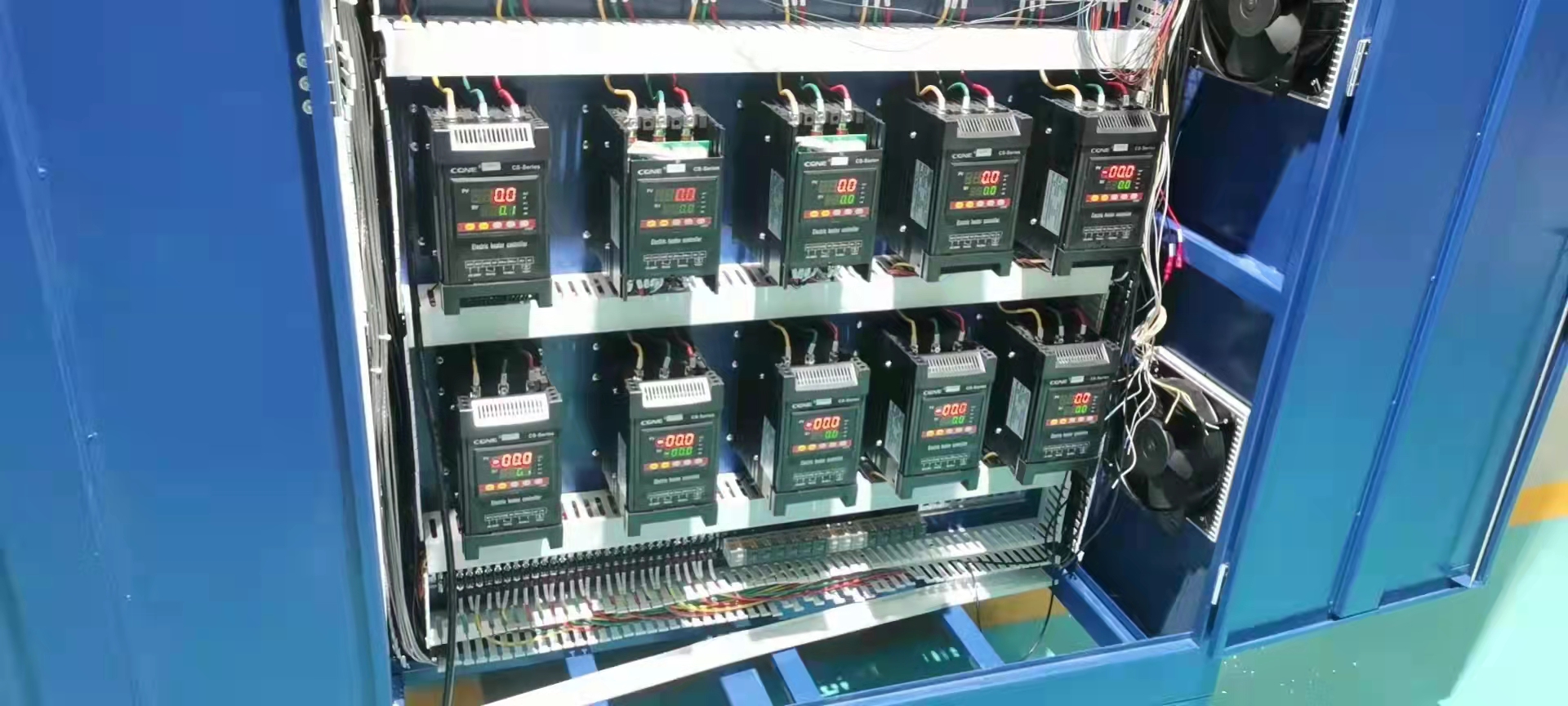

SCR電力調整器(簡稱:SCR),可以接受模擬量(4-20MA,0-5V,1-5V,0-10V,手動,自動,485通迅等)在國內又被稱為可控硅調壓器、調功調壓器、功率調整器、調相器、調功器等等,它是一種無級的電力調整設備;是工業電熱行業控制利器、節能節電環保型產品。
電加熱系統,為了人性化的控制電解熱,我們再設計中經常使用周波調節器和固態繼電器等。其原理無非是通過接受溫控儀表輸出的4-20ma信號,然后通過改變其內部可控硅導通角的觸發角度,來調節實際輸出,以達到人性化加熱控制的目的。通常固態繼電器有兩種,分別是SCR和SSR,那么二者區別在哪兒?用于小功率的加熱采用SSR還可以,頻繁通過也無所謂。但是在進行大功率電加熱控制的時候,我們一般使用SCR,無論是調壓型還是調功型的對電網的影響都相對小一些。
SSR成本可接受,通過通斷來控制,要是溫感準確的精度的話,還是需要用SCR調功器開控溫。

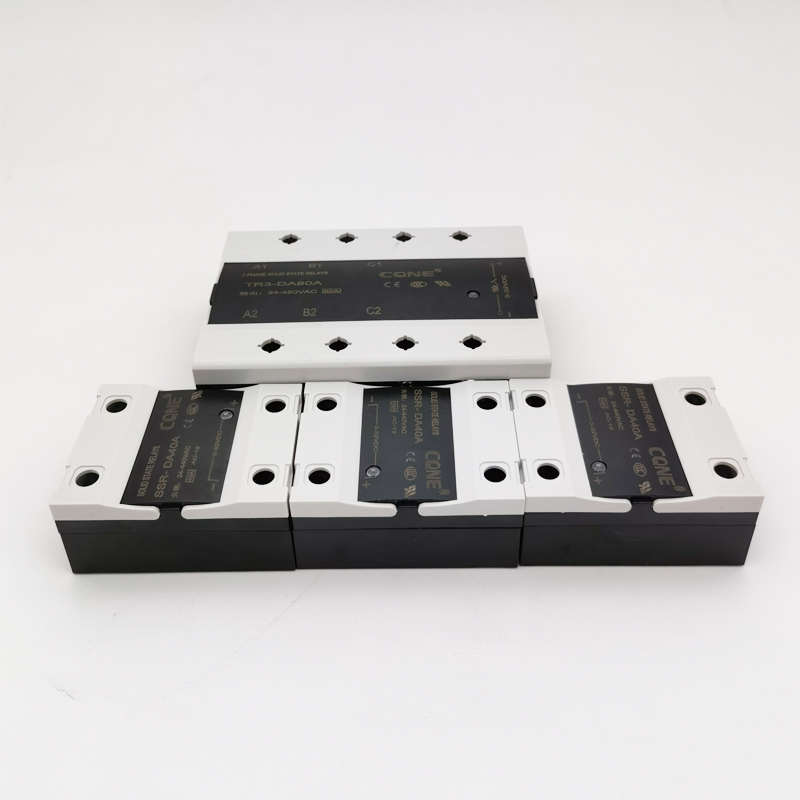

SSR是用半導體器件代替?zhèn)鹘y(tǒng)電接點作為切換裝置的具有繼電器特性的無觸點高品質開關器件,單相SSR為四端有源器件,其中兩個輸入控制端,兩個輸出端,輸入輸出間為光隔離,輸入端加上直流或脈沖信號到一定電流值后,輸出端就能從斷態轉變成通態。
固態繼電器:交流固態繼電器按高品質開關方式分有電壓過零導通型(簡稱過零型)和隨機導通型(簡稱隨機型); 按輸出高品質開關元件分有雙向可控硅輸出型(普通型)和單向可控硅反并聯型(增強型); 按安裝方式分有印刷線路板上用的針插式(自然冷卻,不必帶散熱器)和固定在金屬底板上的裝置式(靠散熱器冷卻);SSR固態繼電器以觸發形式,可分為零壓型(Z)和調相型(P)兩種。 在輸入端施加合適的控制信號IN時,P型SSR立即導通。當IN撤銷后,負載電流低于雙向可控硅維持電流時(交流換向),SSR關斷。Z型SSR內部包括過零檢測電路,在施加輸入信號IN時,只有當負載電源電壓達到過零區時,SSR才能導通,并有可能造成電源半個周期的最大延時。Z型SSR關斷條件同P型,但由于負載工作電流近似正弦波,高次諧波干擾小,所以應用廣泛。
電阻負載他不存在啟動電流,沖擊比較小,對電網影響不大,當然使用SCR通過調壓來調功,對電網影響更小,但是二者比較的話使用SCR的造價更高一點。目前國外加熱使用SSR固態繼電器控制加熱的比較多一點。
SCR:電源功率控制電器,簡稱晶閘管調功器,又稱可控硅調功器,可控硅調整器,可控硅調壓器,晶閘管調整器,
晶閘管調壓器,電力調整器,電力調壓器,功率控制器。具有效率高、無機械噪聲和磨損、響應速度快、體積小、重量輕等諸多優點
