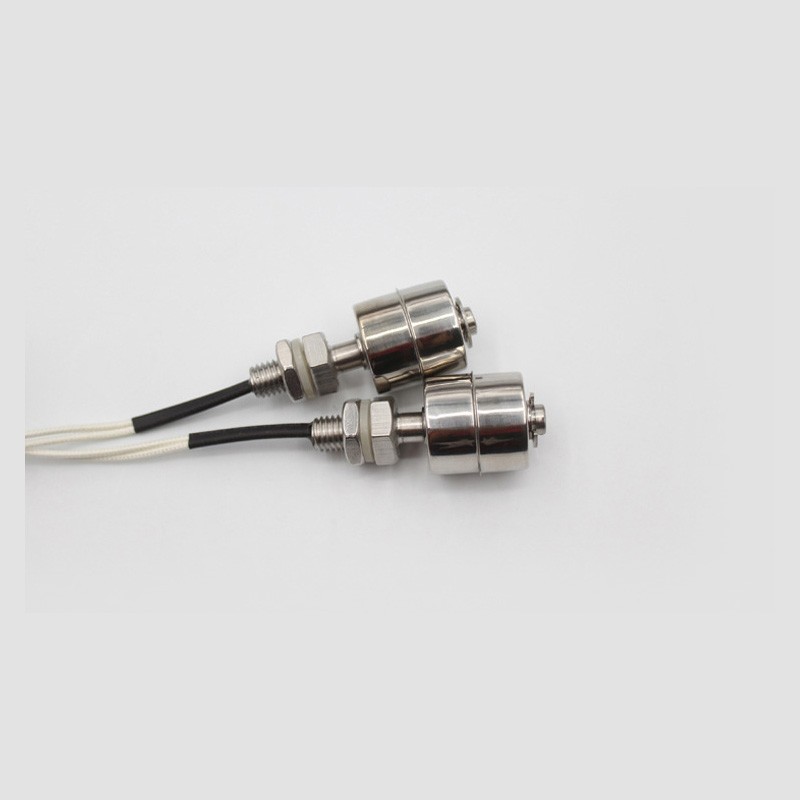

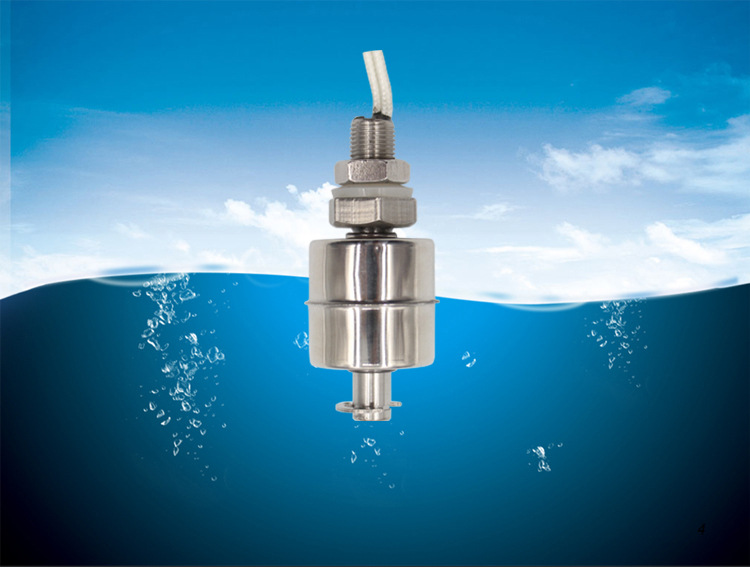

產品介紹
液位傳感開關是一種結構簡單、使用方便、安全可靠的液位控制器件，一般接到繼電器或者交流接觸器的，再通過繼電器/交流接觸器控制其它電機、電器…。
原理：利用浮球比重小于水，浮球可隨液面上下而浮動，在不銹鋼桿里放置干簧管元件，浮子內放置環形永磁鐵。當水位、油位上升/下降到一定距離時，感應開關就閉合或者斷開，隨著繼電器/交流接觸器也跟著閉合或者斷開，從而控制水泵、水位、油位。
特點：它體積小/輕巧、速度快、 環保無毒、耐酸堿、耐腐蝕、耐高溫高壓、結構簡單、安裝方便、價格低廉、靈敏度高動作準確可靠、不受水位波動影響、使用壽命長、遠程控制。與電子開關相比，它又有抗負載沖擊能力強的特點，其在加濕機、濕磨機、飲水機、開水器、熱水器、凈水機、清洗機、太陽能、空調、浴室設備等家用電器；油箱、水塔、化工液的液位控制等造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、染料工業、油壓機械、實驗設備等等各種設備液位控制系統方面都得到了廣泛的應用。
安 裝 說 明
1．安裝位置應遠離進水口，否則開關會因進水口的波動而造成誤動作。
2．被控制線路負載必須與浮球開關接點容量相匹配。
3．被測液體的比重必須大于浮球比重。
4．浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整浮球位置。
使 用 說 明
1．當浮球開關使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：RC(緩沖器)、變阻器、二極管等。
2．當浮球開關使用在有電容器、熾熱燈泡、很長的電纜線等電容性負載中時，在開關的觸點間將產生一個驟升電流；建議在浮球開關兩端并聯保護線路，如限流電阻器或突波吸收器等。
注意：請勿將浮球開關直接連接于電磁閥、馬達或電磁開關
參 數
材質 PP 型號 1078-S
工作電壓 (3-100) VDC 工作電流 0.5 A
工作溫度 -30~ +135（℃） 最高耐溫 180（℃）
最高耐壓 2.5（Mpa） 工作壓力 2.5（Mpa）
加工定制 是 介質比重 0.5-0.7
用 途 專門用于各種家電、加濕器、冷水機、鹽霧機、恒溫恒濕機、噴繪機、醫療設備、飲料機械、和受壓儲液罐的液位檢測、信號遠傳、開關報警，在衛生、環保、有毒、帶酸堿腐蝕性液體使用。
性能特點
穩定性好，滿度、零位長期穩定性可達0.1%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.1%FS，在整個允許工作溫度范圍內低于0.3%FS。
具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在35MA以內。
固態結構，無可動部件，高可靠性，使用壽命長。
安裝方便、結構簡單、經濟耐用。
液位開關定做要求 單位：mm（毫米）
一、螺絲牙：
1、螺絲牙的直徑
2、螺絲牙長度
3、螺絲牙公制與英制
二、桿與線：
1、六角螺母下面為頂端直到底端的總長度；
2、引線的長度與數量、引線的材質與顏色的選擇；
3、不銹鋼直徑8mm的桿限長1500mm，最多進入6條線；
4、不銹鋼直徑12mm，的桿限長3000mm，最多進入13條線。
三、卡簧與開關點：
1、以桿的底端開始計算，卡簧的安裝位置為球子的活動距離作為選擇
2、球子的活動到達端點位置時，開關點是否接通或者斷開？
四、材質：
1、桿材質不銹鋼（304 316 ）
2、浮球材質PP 不銹鋼（304 316）
五、參數：
1、電壓：AC/DC = V
2、電流：0.5~1.0=A（0.5-2）
3、功率：50W（DC350V、AC250V、1.0A）；10W（DC100V、0.5A）
4、溫度：常規 -10·C~+100·C ；高溫為180·C
六、工作要求：
安裝環境在：水、油以及腐蝕的液體
開關頻率:100000000
